Découvrez le NanoStrobeX

Visualisation en temps réel des déposes de gouttelettes

Surveillance virtuelle de gouttelettes en 3D et en temps réel

Une technologie innovante proposée par MOL Solutions Inc., le partenaire exclusif mondial de Droptical

Visualisation en temps réel des processus de dépose pour la production de masse

La technologie NanoStrobeX est développée pour l’inspection en ligne de dosage grâce à un système optique révolutionnaire attaché aux buses de jetting. La visualisation en temps réel des gouttes de liquide est une demande des ingénieurs en charge du process de dosage depuis longtemps.
Sans les capacités de visualisation des gouttes en temps réel, il n’y a aucun moyen de connaître la cohérence du volume d’une buse à l’autre, d’un jour à l’autre ou même la répétabilité d’une goutte à l’autre. De plus, les formations de gouttes satellites ou les résidus de liquide en sortie de la buse au cours du processus de dépose restent invérifiables.

Avec le système de visualisation des gouttes de liquide NanoStrobeX, les défaillances dans les process défectueux peuvent être détectées, les paramètres de contrôle peuvent être réajustés et les ingénieurs peuvent être consultés et obtenir des informations détaillées sur le processus de dosage.

Découvrez les spécificités de la technologie MOL

Détection
du volume d'une goutte

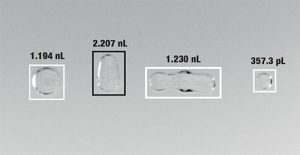

taille des gouttes de différentes formes

Détection du volume d'une goutte

Pour les applications de dosage précises, la répétabilité des volumes distribués est une préoccupation majeure.

Les variations du volume de distribution liées au spectre conséquent des différents paramètres pouvant influer la quantité, peuvent entraîner une hausse significative du taux de rebut. La mesure du volume d’une seule goutte de liquide permet de recueillir l’historique du volume de la goutte et l’analyse de ses données, ce qui permet d’obtenir des informations cruciales pour l’optimisation du process de distribution, voire la détection de produits défectueux plus rapidement que n’importe quelle autre inspection en ligne

Réponse au jetting
à haute fréquence

Réponse au jetting à haute fréquence

Pour accroître l’efficacité de la production, certaines applications nécessitent de distribuer de très petites micro-gouttes , ce à des fréquences élevées allant jusqu’à 500 Hz.

Le système de caméra NanoStrobeX est capable de s’adapter à des vitesses de dosage supérieures à la fréquence réelle de la caméra et d’analyser les images de ces gouttes

Détection
des défauts de dosage

Détection des défauts de dosage

Les gouttes satellites et autres erreurs de dosage peuvent causer des problèmes nombreux lors des process de dosage de haute précision.

Les défauts potentiels sont une distance de dosage au substrat trop grande, un poussoir endommagé, des forces électrostatiques et bien d’autres encore.

La surveillance optique des gouttes de liquide fournit ainsi aux ingénieurs une bien meilleure connaissance du process et leur permet de prendre les bonnes mesures correctives pour éviter et corriger les défauts et dérives potentielles.

Prévention
de l'accumulation de résidus

L'accumulation de résidus à l'extrémité de la buse réduisent la précision

Les fluides à haute viscosité ou à fort pouvoir collant tels que les colles peuvent entraîner une accumulation de résidus à l’extrémité de à la buse.

En conséquence, la répétabilité et la fiabilité du process de dépose diminuent, ce qui entraîne un plus grand nombre de pièces défectueuses.

C’est pourquoi la buse doit être nettoyée régulièrement, ce qui ralentit les temps de production effectifs.

NanoStrobeX permet aux utilisateurs et aux systèmes de détecter la substance accumulée juste au moment où elle commence à s’accumuler et de prendre les mesures pour la corriger en conséquence (nettoyage, essuyage).

Cela évite de faire un choix arbitraire entre la rapidité du process et une bonne qualité de la production.

Détection
des problèmes d'aiguilles

Une aiguille pliée, courbée crée des problèmes de position de la goutte

Dans les applications de dosage de précision nécessitant une grande exactitude de positionnement, les aiguilles de très petite taille, telles que les aiguilles de calibre 28, 30 ou même 32, sont courantes.

Ces petites aiguilles sont toutefois facilement déformées par un emballage inadéquat ou une collision au cours du processus de distribution. Les aiguilles pliées peuvent à leur tour engendrer des problèmes de précision des positions de la dépose.

NanoStrobeX est capable de détecter l’angle de courbure de l’aiguille, ce qui permet d’éviter les problèmes de dépose au mauvais endroit.

Fonctionnement

Applications
